第五章 5.5 外观模式

分类：01_设计模式

标签：

5.5.1 外观模式介绍

外观模式( Facade Pattern)，也叫门面模式, 外观模式的原始定义是：为子系统中的一组接口提供统一的接口。它定义了一个更高级别的接口，使子系统更易于使用。

外观模式，是一种通过为多个复杂的子系统提供一个一致的接口，而使这些子系统更加容易被访问的模式。该模式对外有一个统一接口，外部应用程序不用关心内部子系统的具体的细节，这样会大大降低应用程序的复杂度，提高了程序的可维护性。

门面模式有点类似之前讲到的迪米特法则（最少知识原则）和接口隔离原则：两个有交互的系统，只暴露有限的必要的接口

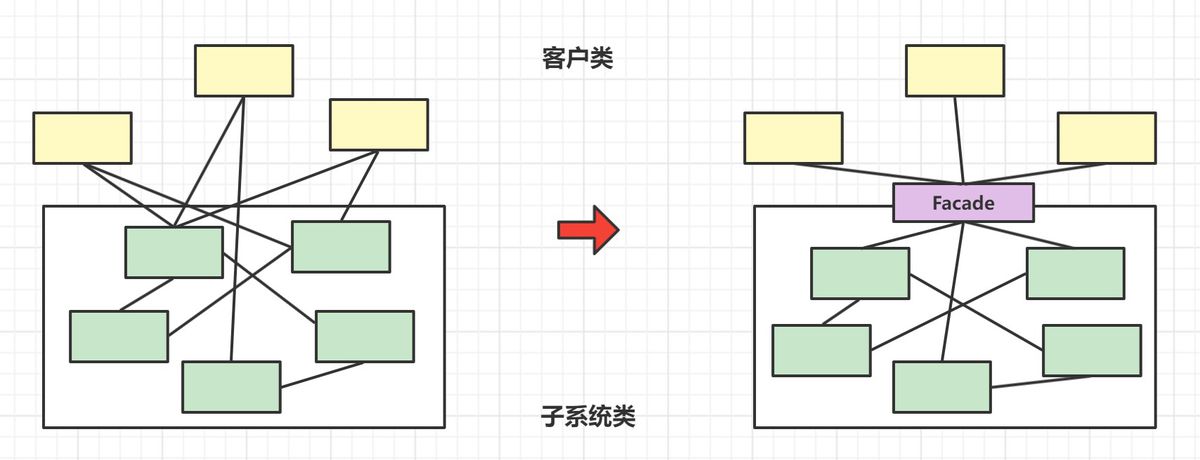

门面类充当了系统中的"服务员",它为多个业务类的调用提供了一个统一的入口,简化了类与类之间的交互,如果没有门面类,每个客户类需要和多个子系统之间进行复杂的交互,系统的耦合度将会很大.

5.5.2 外观模式原理


外观（Facade）模式包含以下主要角色：

代码示例


public class SubSystemA {

    public void methodA(){
        //业务代码
    }
}

public class SubSystemB {

    public void methodB(){
        //业务代码
    }
}

public class SubSystemC {

    public void methodC(){
        //业务代码
    }
}

public class Facade {

    private SubSystemA obj1 = new SubSystemA();
    private SubSystemB obj2 = new SubSystemB();
    private SubSystemC obj3 = new SubSystemC();

    public void method(){

        obj1.methodA();
        obj2.methodB();
        obj3.methodC();
    }
}

public class Client {

    public static void main(String[] args) {

        Facade facade = new Facade();
        facade.method();
    }
}


5.5.3 外观模式应用实例

智能家电控制

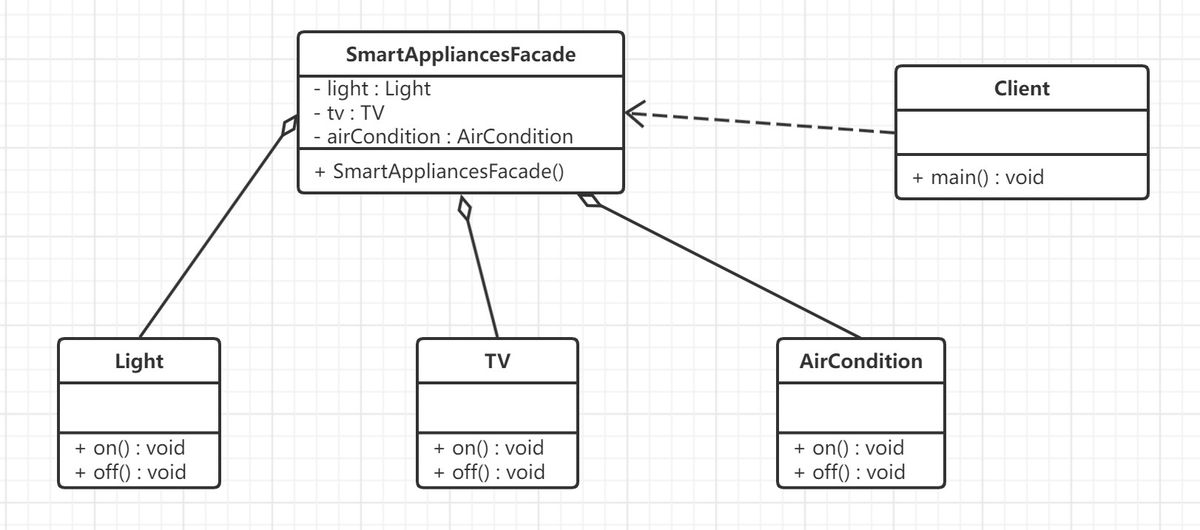

类图如下


代码如下

public class Light {

    public void on(){

        System.out.println("打开灯......");
    }

    public void off(){

        System.out.println("关闭灯......");
    }
}

public class TV {

    public void on(){

        System.out.println("打开电视......");
    }

    public void off(){

        System.out.println("关闭电视......");
    }
}

public class AirCondition {

    public void on(){

        System.out.println("打开空调......");
    }

    public void off(){

        System.out.println("关闭空调......");
    }
}

public class SmartAppliancesFacade {

    private Light light;

    private TV tv;

    private AirCondition airCondition;

    public SmartAppliancesFacade() {
        this.light =new Light();
        this.tv = new TV();
        this.airCondition = new AirCondition();
    }

    public void say(String message){
        if(message.contains("打开")){
            on();
        }else if(message.contains("关闭")){
            off();
        }else{
            System.out.println("对不起没有听清楚您说什么! 请重新再说一遍");
        }

    }


    //起床后 语音开启 电灯 电视 空调
    private void on() {
        System.out.println("起床了!");
        light.on();
        tv.on();
        airCondition.on();
    }

    //睡觉前 语音关闭 电灯 电视 空调
    private void off() {
        System.out.println("睡觉了!");
        light.off();
        tv.off();
        airCondition.off();
    }
}

public class Client {

    public static void main(String[] args) {

        //创建外观对象
        SmartAppliancesFacade facade = new SmartAppliancesFacade();

        facade.say("打开家电");
        facade.say("关闭家电");
    }
}


5.5.4 外观模式总结

外观模式的优点:

  1. 它对客户端屏蔽了子系统组件,减少了客户端所需要处理的对象数目,并使子系统使用起来更加的容易.通过引入外观模式,客户端代码将变得很简单,与之关联的对象也很少.

  2. 它实现了子系统与客户端之间的松耦合关系,这使得子系统的变化不会影响到调用它的客户端,只需要调整外观类即可

  3. 一个子系统的修改对其他子系统没有任何影响,而子系统内部变化也不会影响到外观对象.

外观模式缺点:

  1. 不能很好的控制客户端直接使用子系统类,如果客户端访问子系统类做太多的限制则减少了可变性和灵活性.

  2. 如果设计不当,增加新的子系统可能需要修改外观类的源代码,违背了开闭原则.

使用场景分析:
